Vino CNC-sorvi-106/108/208

Esittely:

Tuotetiedot

Tuotetunnisteet

Ominaisuudet

Tornin suunnitteluesitys

Integroitu positiivinen Y-akselirakenne on erittäin jäykkä, raskas ja sen suorituskyky on parempi kuin interpolaatio Y-akselilla.

· Tasaisempi ja tasaisempi ääriviivojen käsittely

·Helpompi käsitellä kaarevia pintoja ja muotoja

Verrattuna "interpolaatioon Y", "positiivisella Y":llä on ilmeisiä etuja tasojyrsinnässä. "Positiivinen Y" Y-akselin liike on kohtisuorassa X-akseliin nähden ja on yksiakselinen liike. "Interpolaatio Y" Y-akselin liikkeen tarkoituksena on interpoloida suora viiva X-akselin ja Y-akselin samanaikaisen liikkeen läpi. Verrattuna jyrsintätason tasaisuuden "positiiviseen Y":hen, "positiivisen Y"-akselin käsittely on ilmeisen kirkasta ja tasaista.

Suoravetoinen synkroninen sähköinen kara

Korkea jäykkyys, korkea vääntömomentti, suurempi hyötysuhde, parempi viimeistely, tarkempi indeksointi.

Kaikki tärkeimmät koneen osat on valmistettu valuraudasta HT300, jolla on erittäin vahva iskunvaimennuskyky.

Suoravetoisilla sähkökaroilla varustettujen työstökoneiden ominaisuudet

●Magneettisen rengasinkrementtianturin (sini ja kosini) paikannustarkkuus: 20 kaarisekuntia,

C-akselin indeksointitarkkuus: 40 kaarisekuntia

●Nopea start-stop vastenopeus, säästää työstökoneen aikaa ja parantaa tehokkaasti tuotantokapasiteettia

●Pieni leikkauskuorma, energiansäästö ja virransäästö, työstökoneiden parempi suojaus ja pidempi käyttöikä

● Poistaa tehokkaasti karan tärinää, hyvä tasapainotusvaikutus, hyvä viimeistely ja parantaa työkappaleiden pintakäsittelyä

(sorvauksen edut hionnan sijaan, kova sorvaus, pinnan karheus Ra 0,2μm)

· Karamoottori on varustettu jäähdytysjärjestelmällä, joka estää lämpösiirtymän vaikutuksen ja varmistaa, että kara jatkaa toimintaansa vakiolämpötilassa.

(Nenäpään juoksutarkkuus on 0,002 mm, mikä varmistaa vakaamman tarkkuuden)

· Takana asennettu suoravetoinen synkroninen kara, helpompi asennus ja huolto

· A2-5: 7016AC-edessä kaksi takana kaksi

· A2-6: edessä NN3020+100BAR10S, takana NN3018

A2-8: edessä NN3024+BT022B*2, takana NN3022

Kestävä valurautapohja ja komponentit

Kaikki valukappaleet on optimoitu käyttämällä finite element -analyysiä (FEA) vääristymien ja iskunvaimennuskapasiteetin vähentämiseksi. Suurimpien sorvien sarjan valukappaleet on vahvistettu rivoilla jäykkyyden ja lämpöstabiilisuuden parantamiseksi. Kompaktit ja symmetriset pääty- ja takatuen valukappaleet lisäävät entisestään jäykkyyttä ja varmistavat korkean paikannustarkkuuden ja toistettavuuden.

Tekniset tiedot

Tuote	Nimi	Yksikkö	106	108	106 milj	108 milj	106 MY	108MY
Matkustaa	Max. sängyn kiertohalkaisija	mm	Φ600	Φ600	Φ600	Φ600	Φ660	Φ660
	Max. koneistushalkaisija	mm	Φ380	Φ380	Φ310	Φ310	Φ330	Φ330
	Max. kiertohalkaisija työkalunpitimessä	mm	Φ200	Φ200	Φ200	Φ200	Φ350	Φ350
	Max. käsittelyn pituus	mm	380	370	340	320	240	210
	Kahden keskuksen välinen etäisyys	mm	450	450	450	450	450	450
Kara Sylinteri Heittää	Karan nenä	ASA	A2-5	A2-6	A2-5	A2-6	A2-5	A2-6

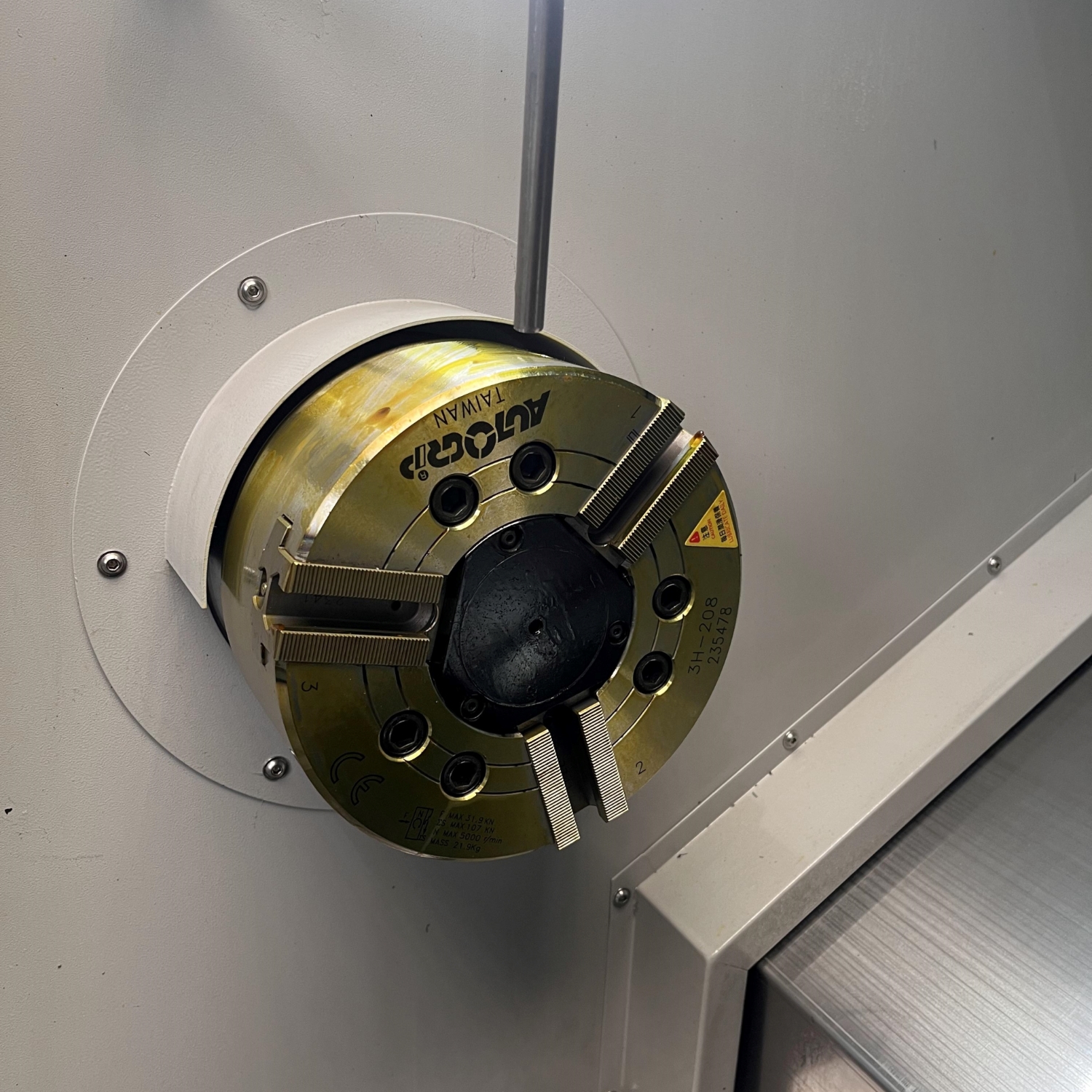

	Hydraulisylinteri/istukka	tuumaa	6''	8''	6''	8''	6''	8''
	Karan reiän halkaisija	mm	Φ56	Φ79/66	Φ56	Φ79/66	Φ66	Φ79/66
	Max. sauvan reiän halkaisija	mm	Φ46	Φ65/52	Φ46	Φ65/52	Φ45	Φ65/52
	Kara Max. nopeus	rpm	5500	4300/ 4500	5500	4300	5500	4300
	Karan moottorin teho	kw	17.5	15.11 (18/22)	17.5	18/22	17.5	18/22
	Karan moottorin vääntömomentti	Nm	62-125	91-227 (73/165)	62-125	91-227	62-125	91-227
X/ZN/S-akselin syöttöparametrit	X moottorin teho	kw	1.8	1.8	1.8	1.8	1.8	1.8
	Y moottorin teho	kw	-	-	-	-	1.2	1.2
	Z moottorin teho	kw	1.8	1.8	1.8	1.8	1.8	1.8
	X-akselin liike	mm	207	207	200	200	210	210
	Y-akselin liike	mm	-	-	-	-	90±45	90±45
	Z-akselin liike	mm	433	422	420	400	320	290
	X/Z-akselin kiskon tekniset tiedot	spec	35 rulla	35 rulla	35 rulla	35 rulla	35 rulla	35 rulla
	Y-akselin kiskon tekniset tiedot	spec	-	-	-	-	25 rulla	25 rulla
	X-akselin nopea liike	Mm/min	30	30	30	30	24	24
	Y-akselin nopea liike	Mm/min	-	-	-	-	8	8
	Z-akselin nopea liike	Mm/min	30	30	30	30	24	24
Servo teho Tornin parametrit	Voimatornityyppi	/	Servo torni	Servo torni	BMT45	BMT45	BMT45	BMT45
	Työkaluasema	/	12T	12T	12T	12T	12T	12T
	M moottorin teho	kw	-	-	5.5	5.5	5.5	5.5
	M-akselin moottorin vääntömomentti	Nm	-	-	35	35	35	35
	Tehopää Max. nopeus	rpm	-	-	6000	6000	6000	6000
	Ulkohalkaisijan työkalupitimen tekniset tiedot	mm	25*25	25*25	20*20	25*25	25*25	25*25
	Sisähalkaisijan työkalupitimen tekniset tiedot	mm	Φ40	Φ40	Φ40	Φ40	Φ40	Φ40
	Viereisen työkalun vaihtoaika	sek	0,15	0,15	0,15	0,15	0,15	0,15
	Paikannustarkkuus	/	±2"	±2"	±2"	±2"	±2"	±2"
	Toista paikannustarkkuus	/	±1"	±1"	±1"	±1"	±1"	±1"
Tailstockin parametrit	Ohjelmoitava hydraulinen takatuki	/	Hydraulinen ohjelman takatuki	Hydraulinen ohjelman takatuki	Hydraulinen ohjelman takatuki	Hydraulinen ohjelman takatuki	Hydraulinen ohjelman takatuki	Hydraulinen ohjelman takatuki
	Tailstock Max. matkustaa	mm	360	360	360	360	360	360
	Hihan halkaisija	mm	Φ80	Φ80	Φ80	Φ80	Φ80	Φ80
	Hihamatka	mm	100	100	100	100	100	100
	Hihan kapeneva	/	MT4#	MT4#	MT4#	MT4#	MT4#	MT4#
Mitat	Kokonaismitat	m	220020001800	240020001800	220020001800	240020001900	220020001800	240020001900
Mitat	Koneen paino n.	kg	3600	3700	3700	3800	3800	3800
Muut	Leikkausnestesäiliön tilavuus	L	150	150	150	150	150	150
	Jäähdytysvesipumpun teho	kw	0,75	0,75	0,75	0,75	0,75	0,75
	Hydrauliyksikön tilavuus	L	40	40	40	40	40	40
	Hydrauliöljypumpun moottorin teho	kw	1.5	1.5	1.5	1.5	1.5	1.5
	Voiteluöljysäiliön tilavuus	L	2	2	2	2	2	2
	Automaattinen voitelupumpun moottorin teho	kw	50	50	50	50	50	50

Tuote	Nimi	Yksikkö	208	208 milj	208MS	208MY	208MSY
Matkustaa	Max. sängyn kiertohalkaisija	mm	Φ620	Φ620	Φ680	Φ700	Φ700
	Max. koneistushalkaisija	mm	Φ510	Φ510	Φ370	Φ420	Φ300
	Max. kiertohalkaisija työkalunpitimessä	mm	Φ300	Φ300	Φ300	Φ300	Φ300
	Max. käsittelyn pituus	mm	520	420	420	360	400
	Kahden keskuksen välinen etäisyys	mm	600	600	-	600	-
kara Sylinteri Heittää	Karan nenä	ASA	A2-6	A2-6	A2-6	A2-6	A2-6
	Hydraulisylinteri/istukka	tuumaa	8''	8''	8''	8''	8''
	Karan reiän halkaisija	mm	Φ79/66	Φ79/66	Φ79/66	Φ79/66	Φ79/66
	Max. sauvan reiän halkaisija	mm	Φ65/52	Φ65/52	Φ65/52	Φ65/52	Φ65/52
	Kara Max. nopeus	rpm	4000/4300	4300	4300	4300	4300
	Karan moottorin teho	kw	22.18.(15.11.)	18/22	18/22	18/22	18/22
	Karan moottorin vääntömomentti	Nm	91-227 (73/165)	91-227 (73/165)	91-227	91-227	91-227
Alakara Sylinteri Heittää	Sub-Karan nenä	ASA	-	-	A2-5	-	A2-5
	Sub-Hydraulisylinteri/istukka	tuumaa	-	-	6”	-	6”
	Sub-Karan reiän halkaisija	mm	-	-	Φ56	-	Φ56
	Sub-Max. sauvan reiän halkaisija	mm	-	-	Φ46	-	Φ46
	Sub-Kara Max. nopeus	rpm	-	-	5500	-	5500
	Sub-Karan moottorin teho	kw	-	-	17.5	-	17.5
X/ZN/S-akselin syöttöparametrit	X moottorin teho	kw	3.0	3.0	2.5	2.5	2.5
	Y moottorin teho	kw	-	-	-	1.2	1.2
	Z moottorin teho	kw	3.0	3.0	2.5	2.5	2.5
	Smoottorin teho	Kw	-	-	1.2	-	1.2
	Xakselin kulku	mm	272	216	236	262	204
	Yakselin kulku	mm	-	-	-	100±50	100±50
	Zakselin kulku	mm	570	500	510	450	492
	X/Z-akselin kiskon tekniset tiedot	spec	35 rulla	35 rulla	35 rulla	35 rulla	35 rulla
	Y-akselin kiskon tekniset tiedot	spec	-	-	25 rullaa	25 rullaa	25 rullaa
	S-akselin liike	mm	-	-	600	-	600
	Xakselin nopea liike	Mm/min	20	20	20	20	20
	Zakselin nopea liike	Mm/min	20	20	20	20	20
	Yakselin nopea liike	Mm/min	-	-	-	8	8
	Sakselin nopea liike	Mm/min	-	-	24	-	24
Servo teho Tornin parametrit	Voimatornityyppi	/	Servo torni	BMT55	BMT55	BMT55	BMT55
	Työkaluasema	/	12T	12T	12T	12T	12T
	M moottorin teho	kw	-	5.5	5.5	5.5	5.5
	M-akselin moottorin vääntömomentti	Nm	-	35	35	35	35
	Tehopää Max. nopeus	rpm	-	6000	6000	6000	6000
	Ulkohalkaisijan työkalupitimen tekniset tiedot	mm	25*25	25*25	25*25	25*25	25*25
	Sisähalkaisijan työkalupitimen tekniset tiedot	mm	Φ40	Φ40	Φ40	Φ40	Φ40
	Viereisen työkalun vaihtoaika	sek	0,15	0,15	0,15	0,15	0,15
	Paikannustarkkuus	/	±2"	±2"	±2"	±2"	±2"
	Toista paikannustarkkuus	/	±1"	±1"	±1"	±1"	±1"
Tailstockin parametrit	Ohjelmoitava hydraulinen takatuki	/	Hydraulinen ohjelman takatuki	Hydraulinen ohjelman takatuki	-	Hydraulinen ohjelman takatuki	-
	Tailstock Max. matkustaa	mm	440	440	-	440
	Hihan halkaisija	mm	Φ100	Φ100	-	Φ100
	Hihamatka	mm	100	100	-	100
	Hihan kapeneva	/	MT#5	MT#5	-	MT#5
Mitat	Kokonaismitat	m	260021001800	260021001800	280021001800	270024001800	270024002000
Mitat	Koneen paino n.	kg	5000	5200	5900	5200	5300
Muut	Leikkausnestesäiliön tilavuus	L	150	150	150	150	150
	Jäähdytysvesipumpun teho	kw	0,75	0,75	0,75	0,75	0,75
	Hydrauliyksikön tilavuus	L	40	40	40	40	40
	Hydrauliöljypumpun moottorin teho	kw	1.5	1.5	1.5	1.5	1.5
	Voiteluöljysäiliön tilavuus	L	2	2	2	2	2
	Automaattinen voitelupumpun moottorin teho	kw	50	50	50	50	50

Määrityksen esittely

Helpompi käyttää ja tehokkaampi

●Täysin päivitetty muotoilu

●Varustettu FANUCin uusimmalla CNC- ja servotekniikalla

●Standardoitu mukautetuilla toiminnoilla

● Laajennettu muistikapasiteetti

Estä koneen äkilliset seisokit ennaltaehkäisevän huollon avulla

● Monipuoliset vian ennustustoiminnot

Paikanna vian sijainti helposti ja lyhennä toipumisaikaa

●Diagnostiikka-/huoltotoiminnot

Korkea käsittelyteho

Lyhennetty sykliaika

●Tehokas käsittelytekniikka

Saavuta korkealaatuinen käsittely

Pinnan hienokäsittelytekniikka

●Diagnostiikka/huoltotoiminto

Korkea toimintanopeus

Tue aina erilaisia toimintoja käsittelypaikalla

●FANUC CNC-ohjain

Henkilökohtaista näyttöä on helpompi käyttää

●Standardoitu yksilöllinen toiminto

●Tukee monenlaisia paikan päällä olevia verkkoja

THKBkaikkiSmiehistö

· C3-luokka, korkean tarkkuuden kuularuuvi, mutterin esikuormitus ja ruuvin esikiristys estämään välyksen ja lämpötilan nousun venymisen, mikä osoittaa erinomaisen asennon ja toistettavuuden tarkkuuden.

·Servomoottorin suorakäyttö vähentää välysvirhettä.

THK Roller Lineaar Guide

· P-luokan erittäin jäykkyys SRG-tarkkuusluokka, lineaarinen ohjain nollavälys, kaarileikkaus, viisteleikkaus, pintarakenne on suhteellisen tasainen. Soveltuu nopeaan käyttöön, mikä vähentää huomattavasti työstökoneiden vaatimaa käyttövoimaa.

· Vieriminen liukumisen sijaan, pieni kitkahäviö, herkkä vaste, korkea paikannustarkkuus. Se voi kantaa kuorman liikesuunnassa samanaikaisesti, ja telan kosketuspinta on edelleen monipistekosketuksessa kuormituksen aikana, eikä leikkausjäykkyys heikkene.

· Helppo koota, vahva vaihdettavuus ja yksinkertainen voitelurakenne; kulumismäärä on hyvin pieni ja käyttöikä pitkä.

SKF laakeri/öljytyskone

·Automaattinen voitelulaite täyttää eri sovellusten tarpeet, sopii erilaisiin työolosuhteisiin, luotettavat tuotteet, joustava käyttö.

·Täytä laakerien voitelutarpeet korkeissa lämpötiloissa, voimakkaassa tärinässä ja vaarallisessa ympäristössä.

Kussakin voitelupisteessä käytetään tilavuussuhteellista jakajaa voitelumäärän säätämiseen, ja konetta voidaan ohjata PLC:llä, jotta se syöttää öljyä tarkasti.
